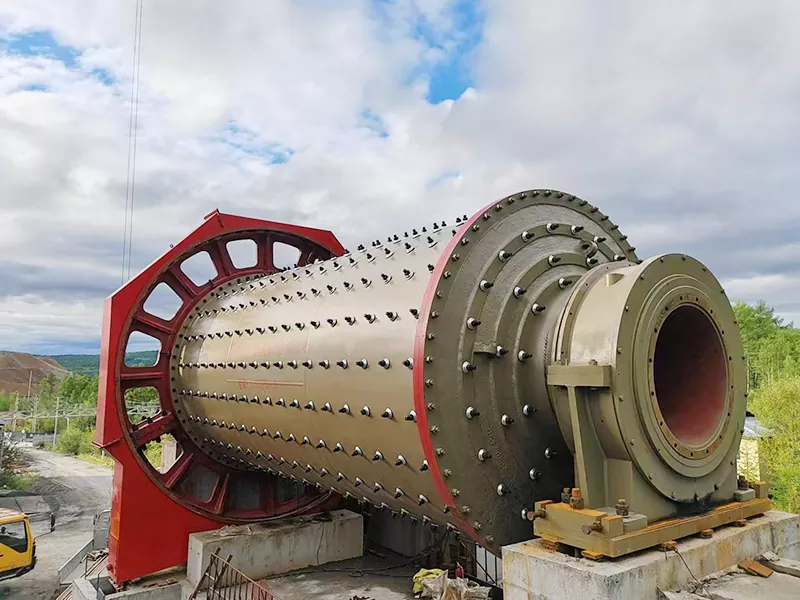

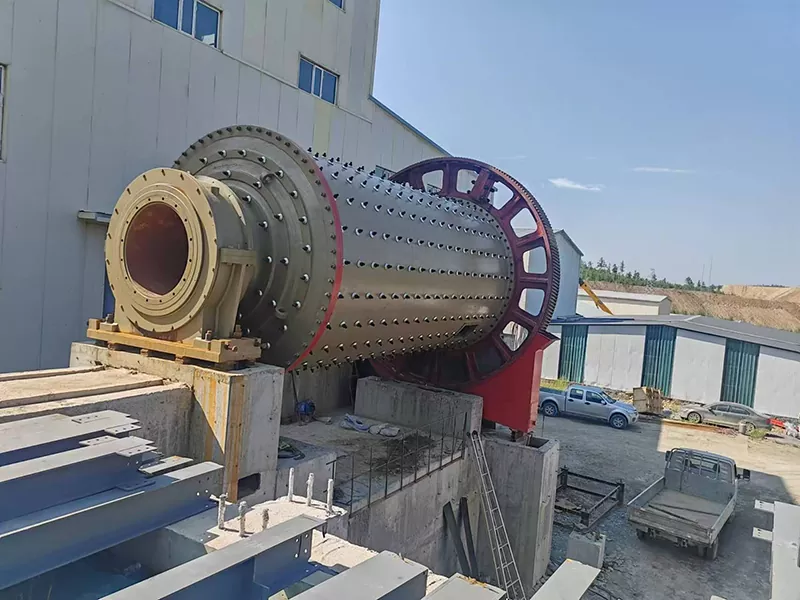

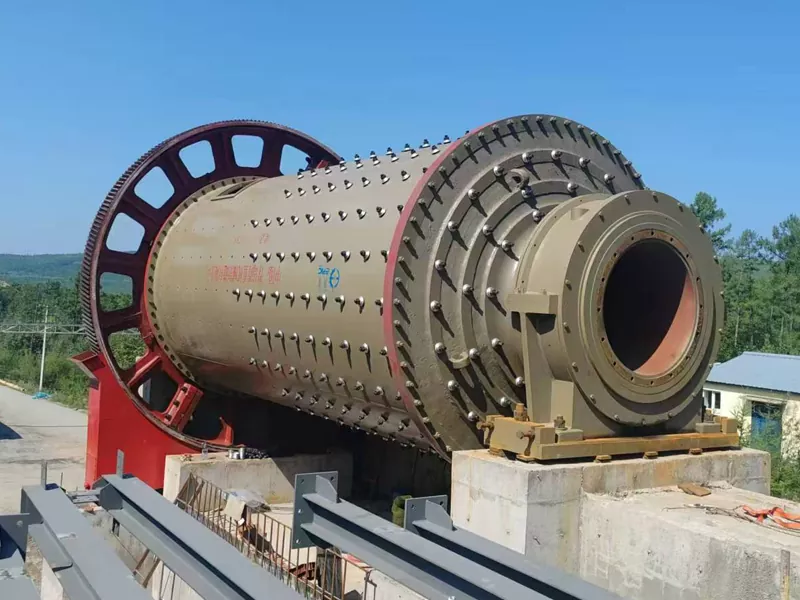

ऊर्जा बचत शेगडी बॉल मिल

एनर्जी सेव्हिंग ग्रेट बॉल मिलचा पुरवठा व्यावसायिक उत्पादकाद्वारे केला जातो--EPIC, खडबडीत धातू पीसण्यासाठी एक विश्वासार्ह, उच्च-कार्यक्षमता समाधान प्रदान करते. सर्वोच्च निर्यात उत्पादन म्हणून, ही बॉल मिल आधुनिक खनिज प्रक्रिया मागणी पूर्ण करण्यासाठी प्रगत तंत्रज्ञान, ऊर्जा कार्यक्षमता आणि मजबूत बांधकाम एकत्रित करते.

उत्पादन पॅरामीटर

आमची शेगडी बॉल मिल का निवडावी?

अर्ज

· सोने, तांबे, लोखंड आणि इतर नॉन-फेरस आणि फेरस खाणकामांमध्ये खडबडीत धातू पीसणे.

· मोठ्या प्रमाणातील खनिज प्रक्रिया वनस्पतींसाठी योग्य ज्यांना उच्च थ्रुपुट आणि सुसंगत कण आकार आवश्यक आहे.

· सुधारित लवचिकता आणि कार्यक्षमतेसाठी ओले आणि कोरडे पीसण्याच्या दोन्ही प्रक्रियेत वापरले जाते.

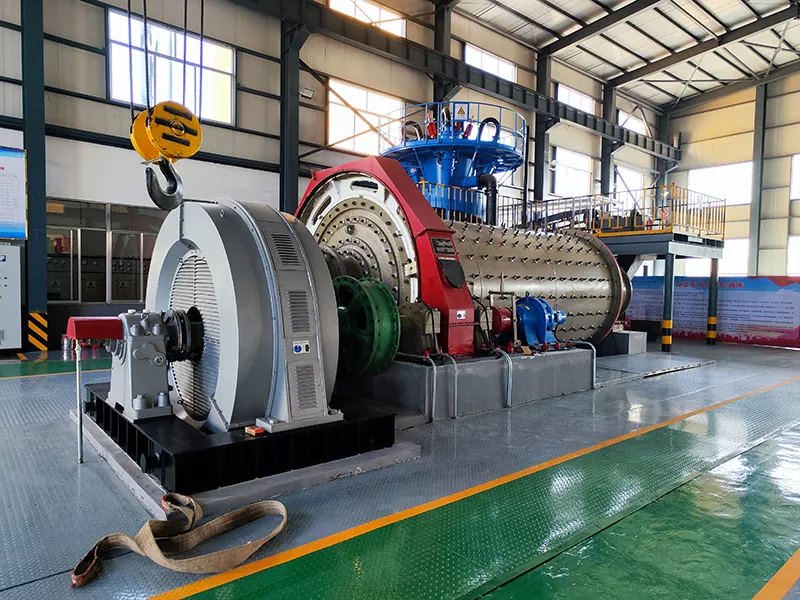

शेगडी बॉल मिल कसे काम करते

EPIC ग्रेट बॉल मिल ट्रान्समिशन यंत्राद्वारे हळू फिरते. सिलेंडरच्या फीडिंग एंडमधून साहित्य दिले जाते. आत, स्टीलचे गोळे सामग्रीवर परिणाम करतात आणि स्वत: पीसण्यास मदत करतात. सतत फीड सामग्रीला डिस्चार्जच्या टोकाकडे घेऊन जाते. ग्रिड प्लेट स्टीलचे गोळे डिस्चार्ज होण्यापासून प्रतिबंधित करते, कमीतकमी ओव्हर-ग्राइंडिंग सुनिश्चित करते. दोन्ही टोकांना रोलिंग बेअरिंग्स स्लाइडिंग बेअरिंग्ज बदलतात, ज्यामुळे ऊर्जेचा वापर लक्षणीयरीत्या कमी होतो.

ऑपरेशनमधील मुख्य वैशिष्ट्ये:

1. ग्रूव्हड कंकणाकृती लाइनर बॉल-ओअर संपर्क पृष्ठभाग जास्तीत जास्त वाढवते, ग्राइंडिंग कार्यक्षमता सुधारते.

2. मोठे दुहेरी-पंक्ती गोलाकार रोलर बेअरिंग स्टार्टअप प्रतिरोध आणि घर्षण कमी करतात.

3. तेल धुके स्नेहन गीअर्सचे सतत आणि विश्वासार्ह ऑपरेशन सुनिश्चित करते.

4. मोठ्या उत्पादन क्षमतेसाठी डिझाइन केलेले, 160t/h पर्यंत.

5. लवचिक स्थापना: लहान युनिट्स (<2.1m व्यास) सोयीस्कर नागरी बांधकामासाठी अविभाज्य फ्रेमचा अवलंब करतात.

ऊर्जा-बचत फायदे

· अनुकूल ग्राइंडिंग प्रभाव:

कोरेगेटेड लाइनर्स सामग्री उचलतात, ऊर्जा कमी करताना पीस वाढवतात.

· कमी परिचालन खर्च:

एनर्जी सेव्हिंग ग्रेट बॉल मिलचे रोलिंग बेअरिंग घर्षण कमी करतात, 20-30% ऊर्जा वाचवतात.

· उच्च उत्पादकता:

मोठे डिस्चार्ज पोर्ट आणि नियंत्रित ओव्हर-ग्राइंडिंग आउटपुट सुधारते.

· देखभाल-अनुकूल:

ऑइल मिस्ट स्नेहन आणि मॉड्यूलर घटक देखभाल सुलभ करतात.

बाजार पर्यायांशी तुलना

· EPIC चे ऊर्जा-बचत डिझाइन ओव्हर-ग्राइंडिंग कमी करून पारंपारिक ओव्हरफ्लो बॉल मिल्सपेक्षा जास्त कामगिरी करते.

· जागतिक निर्यात विविध खनिज प्रकारांमध्ये उत्पादनाची अनुकूलता आणि कार्यप्रदर्शन दर्शवते.

· विशिष्ट प्रकल्प गरजांसाठी सानुकूल करण्यायोग्य पर्याय कण आकार आणि ग्राइंडिंग कार्यक्षमतेचे अचूक नियंत्रण करण्यास अनुमती देतात.

प्रकल्प प्रकरण

आग्नेय आशियातील खनिज प्रक्रिया प्रकल्पाला खडबडीत सोन्याच्या धातूसाठी विश्वसनीय ग्राइंडिंग सोल्यूशनची आवश्यकता होती. त्यांची सध्याची ओव्हरफ्लो चक्की मटेरियल ओव्हर ग्राइंड करत होती, ज्यामुळे जास्त ऊर्जेचा वापर होतो आणि कणांचा आकार विसंगत होता. ते बदलण्यासाठी त्यांनी EPIC ची शेगडी बॉल मिल निवडली.

ऑन-साइट सत्यापन

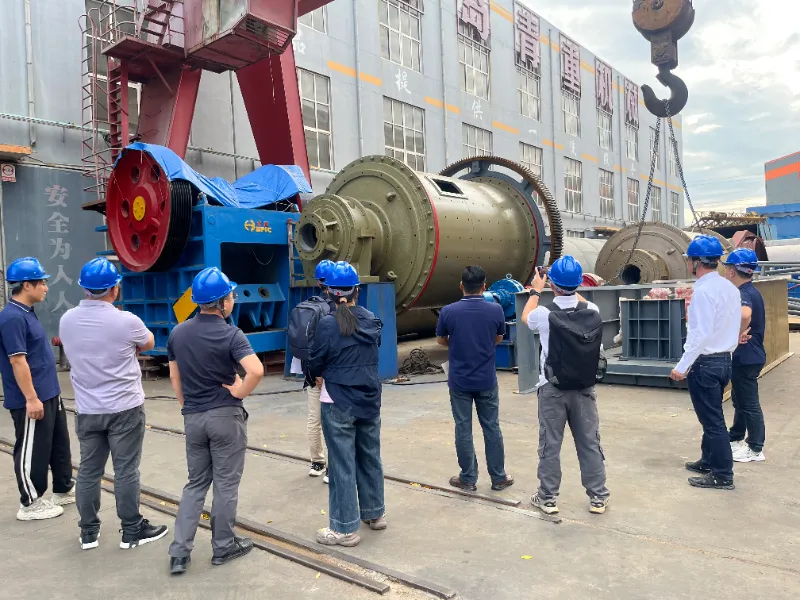

शिपमेंट करण्यापूर्वी, क्लायंटच्या तांत्रिक टीमने मिलची तपासणी करण्यासाठी EPIC च्या किंगदाओ कारखान्याला भेट दिली. त्यांनी तीन गोष्टींवर लक्ष केंद्रित केले: शेगडी प्लेट डिस्चार्ज सिस्टीम (खडबडीत धातू बाहेर पडताना स्टीलचे गोळे बाहेर पडण्यापासून प्रतिबंधित करते याची पुष्टी करण्यासाठी), ग्रूव्हड कंकण लाइनरची स्थापना (बॉल-ओअर संपर्क पृष्ठभागाची पडताळणी करण्यासाठी), आणि गर्थ गियर आणि मुख्य बियरिंग्जवरील ऑइल मिस्ट स्नेहन प्रणाली. टीमने सिलेंडरवरील वेल्डिंग गुणवत्तेचे आणि मोठ्या दुहेरी-पंक्तीच्या गोलाकार रोलर बीयरिंगच्या असेंबली सहनशीलतेचे देखील पुनरावलोकन केले.

परिणाम

मान्यतेनंतर, मिल पाठवण्यात आली आणि साइटवर कार्यान्वित करण्यात आली. क्लायंटने त्यांच्या मागील ओव्हरफ्लो मिलच्या तुलनेत स्थिर ऑपरेशन, सातत्यपूर्ण डिस्चार्ज कण आकार आणि ऊर्जेच्या वापरामध्ये मोजता येण्याजोगा घट नोंदवली. प्रकल्पाने पुष्टी केली की खडबडीत धातू पीसण्यासाठी, शेगडी डिस्चार्ज डिझाइन ओव्हर-ग्राइंडिंग कमी करते आणि एकूण सर्किट कार्यक्षमता सुधारते.

EPIC का निवडा

1. खडबडीत ग्राइंडिंग उपकरणांमध्ये विशेष

EPICशेगडी बॉल मिल्स, ओव्हरफ्लो बॉल मिल्स, ऑटोजेनस मिल्स, रॉड मिल्स आणि स्टिरड मिल्स समाविष्ट असलेल्या उत्पादन लाइनसह 1988 पासून ग्राइंडिंग मिल्स बनवत आहेत. खडबडीत ग्राइंडिंग सर्किट्ससाठी, आमची अभियांत्रिकी टीम समजते की डिस्चार्ज पद्धत, लाइनर प्रोफाइल आणि बेअरिंग प्रकार कण आकार वितरण आणि ऊर्जा वापरावर कसा परिणाम करतात — आणि आम्ही त्यानुसार प्रत्येक मिल कॉन्फिगर करतो.

2. घरामध्ये तयार केलेले रोलिंग बेअरिंग तंत्रज्ञान

आमची एनर्जी सेव्हिंग ग्रेट बॉल मिल स्लाइडिंग बेअरिंग्जऐवजी मोठ्या डबल-रो स्फेरिकल रोलर बेअरिंग्ज वापरते. हे डिझाइन ॲड-ऑन नाही; हे सुरवातीपासून मिलच्या संरचनेत इंजिनियर केले जाते, ज्यामध्ये बेअरिंग सीट मशीनिंग, शाफ्ट अलाइनमेंट आणि स्नेहन रूटिंग समाविष्ट आहे. याचा परिणाम म्हणजे 20-30% कमी ऊर्जा वापर आणि सोपे स्टार्टअप.

3. ग्रूव्हड एन्युलर लाइनर — EPIC द्वारे डिझाइन केलेले, कास्ट केलेले आणि फिट केलेले

ग्रूव्हड कंकणाकृती लाइनर EPIC च्या स्वतःच्या रेखाचित्रांसाठी तयार केले जाते आणि आमच्या कार्यशाळेत बसवले जाते. आम्ही ग्रूव्ह प्रोफाइल, सामग्रीची कडकपणा आणि फिट सहिष्णुता नियंत्रित करतो, त्यामुळे लाइनर सातत्यपूर्ण बॉल-ओअर संपर्क आणि अंदाजे परिधान जीवन प्रदान करते. रिप्लेसमेंट लाइनर विक्रीनंतरच्या सेवेसाठी देखील उपलब्ध आहेत.

4. पूर्ण-प्रमाण उत्पादन क्षमता

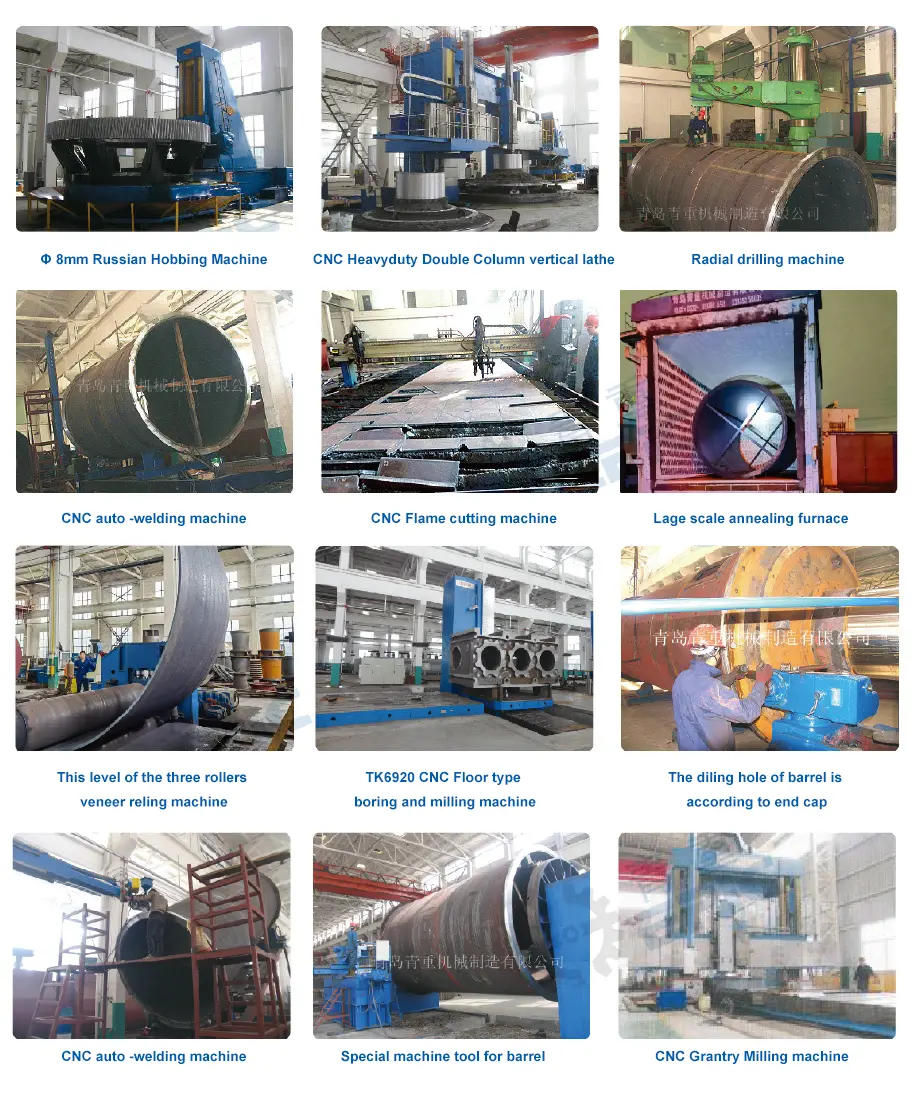

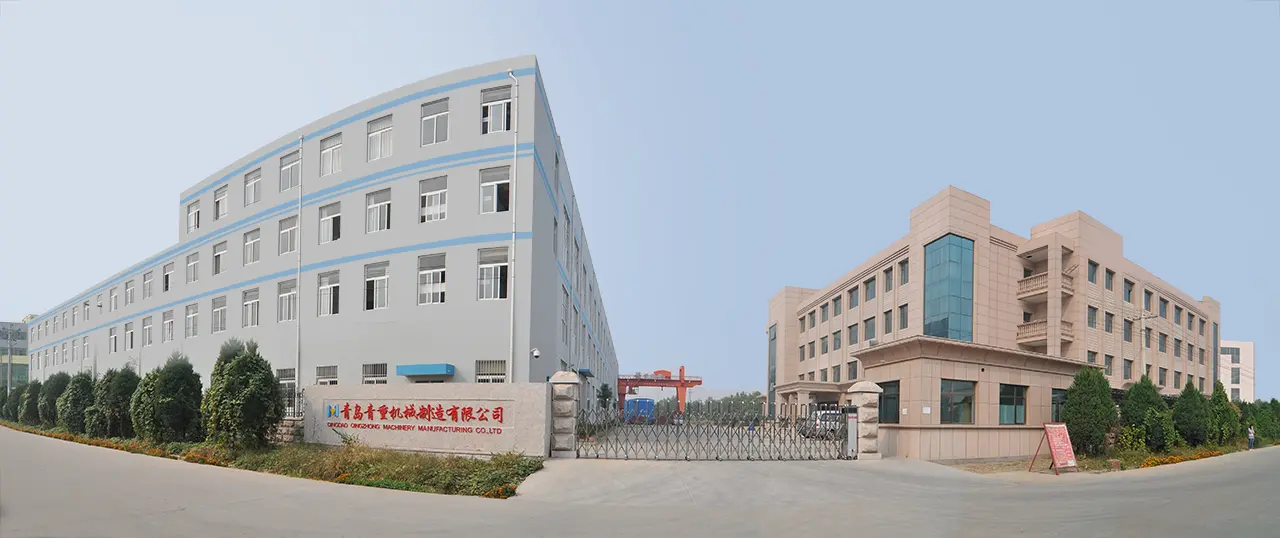

EPIC च्या Qingdao उत्पादन बेसमध्ये कास्टिंग, मशीनिंग, वेल्डिंग, असेंबली आणि चाचणी समाविष्ट आहे. 5.5 मीटर सिलेंडर व्यासापर्यंत शेगडी बॉल मिल्स आणि 5,200 किलोवॅट मुख्य मोटर पॉवर इन हाऊस तयार केली जाते, कारखान्यात उत्पादन क्षमता डेटा सत्यापित करता येतो.

5. परदेशातील प्रकल्पाचा अनुभव

EPIC च्या ग्राइंडिंग मिल्स दक्षिणपूर्व आशिया, दक्षिण अमेरिका, आफ्रिका, मध्य पूर्व आणि मध्य आशियामध्ये निर्यात केल्या जातात. आमचे आंतरराष्ट्रीय व्यवसाय आणि तांत्रिक कार्यसंघ मॉडेल निवड, कस्टमायझेशन आणि फॅक्टरी तपासणीपासून ते इंस्टॉलेशन मार्गदर्शन आणि दीर्घकालीन देखरेखीपर्यंत परदेशातील प्रकल्पांना समर्थन देतात.

6. फॅक्टरी तपासणी स्वागत

शिपमेंटपूर्वी शेगडी प्लेट डिस्चार्ज सिस्टीम, ग्रूव्हड एन्युलर लाइनर, ऑइल मिस्ट ल्युब्रिकेशन सिस्टीम, सिलेंडर वेल्डिंग आणि बेअरिंग असेंब्लीची पाहणी करण्यासाठी परदेशातील ग्राहकांचे EPIC च्या किंगडाओ फॅक्टरीला भेट देण्यासाठी स्वागत आहे. तांत्रिक चर्चेत धातूचा प्रकार, फीड आकार, लक्ष्य कण आकार, थ्रूपुट, स्थापना मार्गदर्शन आणि दीर्घकालीन देखभाल समाविष्ट आहे.

7. खडबडीत ग्राइंडिंग सर्किट्ससाठी सानुकूलन

प्रत्येक खडबडीत ग्राइंडिंग प्रकल्पामध्ये भिन्न धातूची वैशिष्ट्ये, फीड आकार आणि लक्ष्य कण आकार असतो. EPIC तुमच्या प्रोजेक्ट पॅरामीटर्सवर आधारित, सिलेंडरचा आकार, लाइनर प्रोफाइल, बेअरिंग प्रकार, ड्राइव्ह कॉन्फिगरेशन, कंट्रोल सिस्टम आणि डिस्चार्ज पोर्ट डिझाइन समाविष्ट करणारी सानुकूलित कॉन्फिगरेशन प्रदान करते.

8. सुटे भाग आणि विक्रीनंतरचे समर्थन

EPIC मिलच्या पूर्ण सेवा आयुष्यासाठी लाइनर, शेगडी प्लेट्स, बेअरिंग्ज, गियर्स आणि इतर पोशाख भाग पुरवते. सानुकूल नमुने पुनर्क्रमणासाठी दाखल केले आहेत. दीर्घकालीन ग्राहकांना स्पेअर पार्ट्स आणि तांत्रिक समर्थनासाठी प्राधान्य सेवा मिळते.

वारंवार विचारले जाणारे प्रश्न

Q1: शेगडी बॉल मिल आणि ओव्हरफ्लो बॉल मिलमध्ये काय फरक आहे?

एक शेगडी बॉल मिल डिस्चार्जच्या शेवटी शेगडी प्लेटद्वारे सामग्री सोडते, जी खडबडीत धातू पास होऊ देताना स्टीलचे गोळे ठेवते. ओव्हरफ्लो बॉल मिल स्लरी स्तरावर विसंबून, पोकळ शाफ्टमधून स्लरी सोडते. खरखरीत दळण्यासाठी शेगडी गिरण्या चांगल्या असतात आणि जास्त पीसणे कमी करतात; ओव्हरफ्लो गिरण्या बारीक पीसण्यासाठी चांगल्या असतात.

Q2: शेगडी बॉल मिल कशासाठी वापरली जाते?

याचा वापर खनिज प्रक्रिया संयंत्रांमध्ये, विशेषतः सोने, तांबे, लोखंड आणि इतर फेरस आणि नॉन-फेरस धातूंसाठी खडबडीत धातू पीसण्यासाठी केला जातो. हे मोठ्या आकाराच्या वनस्पतींसाठी योग्य आहे ज्यांना उच्च थ्रूपुट (160 t/h पर्यंत) आणि सुसंगत कण आकाराची आवश्यकता असते आणि ते ओले आणि कोरडे ग्राइंडिंग सर्किटमध्ये कार्य करते.

Q3: शेगडी प्लेट स्टीलचे गोळे डिस्चार्ज होण्यापासून कसे रोखते?

शेगडी प्लेटमध्ये स्टीलच्या गोळ्यांपेक्षा लहान आकाराचे स्लॉट असतात परंतु धातूचे कण जाण्यासाठी पुरेसे मोठे असतात. चक्की फिरत असताना, सतत फीडद्वारे धातूचा स्लॅटमधून ढकलला जातो, तर स्टीलचे गोळे पुढील पीसण्यासाठी सिलेंडरमध्येच राहतात. हे डिझाइन ओव्हर-ग्राइंडिंग कमी करते आणि ग्राइंडिंग मीडिया मिलमध्ये ठेवते.

Q4: EPIC च्या ग्रेट बॉल मिलची क्षमता श्रेणी किती आहे?

मानक मॉडेल 160 t/h पर्यंत सपोर्ट करते. EPIC उच्च-थ्रूपुट खनिज प्रक्रिया संयंत्रांसाठी मोठे मॉडेल देखील ऑफर करते. प्रकल्प-विशिष्ट क्षमतेसाठी, आम्हाला तुमचा धातूचा प्रकार, फीड आकार, लक्ष्य कण आकार आणि आवश्यक आउटपुट पाठवा आणि आमचे अभियंते योग्य मॉडेलची शिफारस करतील.

Q5: रोलिंग बेअरिंग डिझाइन किती ऊर्जा वाचवू शकते?

मोठ्या दुहेरी-पंक्ती गोलाकार रोलर बेअरिंगसह पारंपारिक स्लाइडिंग बीयरिंग बदलून, मिल स्टार्टअप प्रतिरोध आणि घर्षण कमी करते, ऊर्जा वापर 20-30% कमी करते. हे स्टार्टअप टॉर्क देखील कमी करते, याचा अर्थ सुरळीत सुरुवात होते आणि मोटर आणि ट्रान्समिशन सिस्टमवर कमी ताण येतो.

Q6: ग्रूव्ड कंकणाकृती लाइनर म्हणजे काय आणि ते का महत्त्वाचे आहे?

ग्रूव्हड कंकणाकृती लाइनर ही सिलेंडरच्या आत स्थापित केलेली नालीदार लाइनर प्लेट असते. त्याचे खोबणी ग्राइंडिंग मीडिया आणि धातूमधील संपर्क पृष्ठभाग वाढवतात आणि गिरणीच्या आत सामग्री उचलणे सुधारतात. याचा परिणाम उच्च ग्राइंडिंग कार्यक्षमता, कणांच्या आकारावर चांगले नियंत्रण आणि प्रति टन धातूचा कमी ऊर्जा वापर होतो.

Q7: EPIC च्या शेगडी बॉल मिल आणि सामान्य बॉल मिलमध्ये काय फरक आहे?

EPIC ची शेगडी बॉल मिल स्लाइडिंग बेअरिंग्जऐवजी रोलिंग बेअरिंग, फ्लॅट लाइनरऐवजी ग्रूव्हड कंकणाकृती लाइनर आणि मॅन्युअल स्नेहन ऐवजी ऑइल मिस्ट ल्युब्रिकेशन सिस्टम वापरते. हे तीन बदल 20-30% ऊर्जा बचत, उच्च थ्रूपुट आणि सामान्य बॉल मिलच्या तुलनेत कमी देखभाल देतात.

Q8: मिल विशिष्ट धातू प्रकार किंवा प्रकल्पासाठी सानुकूलित केली जाऊ शकते?

होय. EPIC धातूचा प्रकार, फीड आकार, लक्ष्य कण आकार, थ्रुपुट, साइटची उंची, वीज पुरवठा आणि स्थापनेच्या परिस्थितीवर आधारित सानुकूलित उपाय प्रदान करते. सानुकूल पर्यायांमध्ये सिलेंडरचा आकार, लाइनर प्रोफाइल, बेअरिंग प्रकार, ड्राइव्ह कॉन्फिगरेशन आणि नियंत्रण प्रणाली, तसेच साइटवर इंस्टॉलेशन मार्गदर्शन आणि दीर्घकालीन देखभाल समर्थन समाविष्ट आहे.

Q9: शेगडी बॉल मिलसाठी इंस्टॉलेशनची आवश्यकता काय आहे?

2.1 मीटरपेक्षा कमी सिलेंडर व्यास असलेल्या युनिट्ससाठी, EPIC एक अविभाज्य फ्रेम डिझाइन वापरते जे सिव्हिल बांधकाम सुलभ करते आणि स्थापनेची वेळ कमी करते. मोठ्या युनिट्ससाठी, स्वतंत्र बेस वापरला जातो. EPIC परदेशातील प्रकल्पांसाठी प्रतिष्ठापन रेखाचित्रे, साइटवर मार्गदर्शन आणि कमिशनिंग समर्थन प्रदान करते.

Q10: लीड टाइम काय आहे आणि मला कोटेशन कसे मिळेल?

मॉडेल आणि ऑर्डरच्या प्रमाणानुसार मानक लीड टाइम सामान्यत: 30-60 दिवस असतो. कोटेशन मिळवण्यासाठी, आम्हाला तुमचा धातूचा प्रकार, फीड आकार, लक्ष्य कण आकार, आवश्यक क्षमता (t/h), साइट परिस्थिती आणि वीज पुरवठा पाठवा. आमची अभियांत्रिकी कार्यसंघ योग्य मॉडेलची शिफारस करेल आणि संपूर्ण अवतरण प्रदान करेल.

Q11: परदेशी ग्राहक शिपमेंटपूर्वी मिलची तपासणी करू शकतात का?

होय. EPIC परदेशातील ग्राहकांना शिपमेंटपूर्वी ऑन-साइट फॅक्टरी तपासणी आणि उपकरणे स्वीकारण्यासाठी त्याच्या Qingdao उत्पादन बेसला भेट देण्यासाठी स्वागत करते. क्लायंट शेगडी प्लेट डिस्चार्ज सिस्टम, ग्रूव्हड एन्युलर लाइनर, ऑइल मिस्ट ल्युब्रिकेशन सिस्टम, सिलेंडर वेल्डिंग आणि बेअरिंग असेंब्लीचे पुनरावलोकन करू शकतात. तांत्रिक चर्चेत धातूचा प्रकार, फीड आकार, लक्ष्य कण आकार, थ्रूपुट, स्थापना मार्गदर्शन आणि दीर्घकालीन देखभाल समाविष्ट आहे.

Q12: इतर पुरवठादारांपेक्षा EPIC ची ग्रेट बॉल मिल का निवडायची?

EPIC कडे ग्राइंडिंग मिल डिझाइनमध्ये अनेक दशकांचे विशेष अभियांत्रिकी आहे, टिकाऊ साहित्य आणि कठोर गुणवत्ता नियंत्रण वापरते आणि सल्लामसलत, स्थापना मार्गदर्शन आणि विक्रीनंतरची सेवा प्रदान करते. एनर्जी सेव्हिंग ग्रेट बॉल मिल 20-30% ऊर्जा बचत, 160 t/h क्षमतेपर्यंत आणि खडबडीत धातू ग्राइंडिंगसाठी विश्वसनीय दीर्घकालीन कार्यप्रदर्शन देण्यासाठी रोलिंग बेअरिंग तंत्रज्ञान, ग्रूव्हड एन्युलर लाइनर डिझाइन आणि ऑइल मिस्ट ल्युब्रिकेशन एकत्र करते.

फायद्यांचा सारांश

· कमी ऊर्जेचा वापर करून उच्च-कार्यक्षमतेने ग्राइंडिंग.

· दीर्घकालीन ऑपरेशनसाठी मजबूत, टिकाऊ डिझाइन.

· सुलभ देखभाल आणि विश्वासार्ह स्नेहन प्रणाली.

ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी लवचिक आकाराचे पर्याय.

· खर्च-प्रभावी, उच्च-गुणवत्तेची खनिज प्रक्रिया उपकरणे शोधणाऱ्या जागतिक खरेदीदारांसाठी आदर्श पर्याय.

EPIC शेगडी बॉल मिल प्रगत ग्राइंडिंग तंत्रज्ञान, उत्कृष्ट अभियांत्रिकी आणि जागतिक निर्यात कौशल्याचा कळस दर्शवते. सध्याचे प्लांट्स अपग्रेड करणे किंवा नवीन खनिज प्रक्रिया लाइन तयार करणे असो, ही बॉल मिल जास्तीत जास्त उत्पादन, ऊर्जा कार्यक्षमता आणि दीर्घकालीन ऑपरेशनल विश्वासार्हता सुनिश्चित करते.आमच्याशी संपर्क साधण्यासाठी आपले स्वागत आहे!
